中高功率硅晶体管

NPN Transistors	Slash Sheet	VCEO(sus)	VCBO	IC(max)	hFE @ IC/VCE	Cobo	fT	Package
NPN Transistors		Volts	Volts	Amps	min/max@A/V	pF	MHz
2N1479	207	40	60	1.5	20/60@.2/4	-	-	TO-5/TO-39
2N1480	207	55	100	1.5	20/60@.2/4	-	-	TO-5/TO-39
2N1481	207	40	60	1.5	35/100@.2/4	-	-	TO-5/TO-39
2N1482	207	55	100	1.5	35/100@.2/4	-	-	TO-5/TO-39
2N1483	180	40	60	3	20/60@.74/4	400	-	TO-8
2N1484	180	55	100	3	20/60@.74/4	400	-	TO-8
2N1485	180	40	60	3	35/100@.75/4	400	-	TO-8
2N1486	180	55	100	3	35/100@.75/4	400	-	TO-8
2N1711	225	30	75	0.5	100/300 @ .15/10	25	70/240	TO-5/TO-39
2N1890	225	60	100	0.5	100/300 @ .15/10	15	70/240	TO-5/TO-39
2N2369A*†	317	15	40	-	30/120@.3/.4	4	50/1000	TO-18/UA/UB/U
2N3055	407	70	100	15	20/60 @ 4/4	700	800/4000	TO-3
2N3227*†	317	20	40	-	30/120@.3/.4	4	50/1000	TO-18/UA/UB
2N3418*†	393	60	85	3	20/60 @ 1/2	150	26/160	TO-5/TO-39
2N3419*†	393	80	125	3	20/60 @ 1/2	150	26/160	TO-5/TO-39
2N3420*†	393	60	85	3	40/120 @ 1/2	150	26/160	TO-5/TO-39
2N3421*†	393	80	125	3	40/120 @ 1/2	150	26/160	TO-5/TO-39
2N3439*†	368	350	450	1	40/160@.2/10	10	15/75	TO-5/TO-39/UA/U4
2N3440*†	368	250	300	1	40/160@.2/10	10	15/75	TO-5/TO-39/UA/U4
2N3441	369	140	160	3	25/100@.5/4	300	400/4000	TO-66
2N3442	370	140	160	10	20/70@3/4	-	100/-	TO-3
2N3584	384	250	375	2	3/15@.2/10	120	15/75	TO-66
2N3585	384	300	500	2	3/15@.2/10	120	15/75	TO-66
2N3715*	408	60	80	10	30/120 @ 3/2	500	4/20	TO-3
2N3716*	408	80	100	10	30/120 @ 3/2	500	4/20	TO-3
2N3766	518	60	80	4	40/160 @ .5/5	50	10/80	TO-66
2N3767	518	80	100	4	40/160 @ .5/5	50	10/80	TO-66
2N3771	413	40	50	30	6/30@1/4	1200	600/3000	TO-3
2N3772	413	60	100	20	6/30@1/4	1200	600/3000	TO-3
2N3879	526	75	120	7	20/80@.4/5	170	40/200	TO-66
2N3902	371	400	700	3.5	30/90 @ 1/5	250	2.5/25	TO-3
2N4150*†	394	70	100	10	40/120 @ 5/5	350	15/75	TO-5/TO-39
2N4237	581	40	50	1	30/150 @ .25/1	100	30	TO-39
2N4238	581	60	80	1	30/150 @ .25/1	100	30	TO-39
2N4239	581	80	100	1	30/150 @ .25/1	100	30	TO-39
2N4449*†	317	15	40	-	30/120@.3/.4	4	50/1000	TO-46/UA/UB
2N5038*	439	90	150	20	50/200@2/5	500	60/240	TO-3
2N5039*	439	75	125	20	30/150@2/5	500	60/240	TO-3
2N5152*†	544	80	100	2	30/90 @ 2.5/5	250	60	TO-5/TO-39/U3 TO-3
2N5154*†	544	80	100	2	70/200 @ 2.5/5	250	70	TO-5/TO-39/U3 TO-3
2N5157	371	500	700	3.5	30/90 @ 1/5	250	2.5/25	TO-3
2N5302*	456	60	60	30	15/60@15/2	800	2/40	TO-3
2N5303*	456	80	80	20	15/60@10/2	800	2/40	TO-3
2N5339*†	560	100	100	5	60/240 @ 2/2	250	30/150	TO-39
2N5664*†	455	250	200	250	40/120@1/5	120	20/70	TO-66
2N5665*†	455	400	300	400	25/75@1/5	120	20/70	TO-66
2N5666*	455	250	200	250	40/120@1/5	120	20/70	TO-5/TO-39/U3
2N5667*	455	400	300	400	25/75@1/5	120	20/70	TO-5/TO-39
2N5671*	488	90	120	30	20/100@15/2	900	50/200	TO-3
2N5672*	488	120	150	30	20/100@15/2	900	50/200	TO-3
2N5681	583	100	100	1	40/150@.25/2	50	30/-	TO-39
2N5682	583	120	120	1	40/150@.25/2	50	30/-	TO-39
2N5685	464	60	60	50	15/60@25/2	1200	2/20	TO-3
2N5686	464	80	80	50	15/60@25/2	1200	2/20	TO-3
2N6032	528	90	120	50	10/50@50/2.6	1000	50/200	TO-3
2N6033	528	120	150	40	10/50@40/2	1000	50/200	TO-3
2N6249*	510	200	300	10	10/50 @ 10/3	500	2.5/15	TO-3
2N6250*	510	275	375	10	8/50 @ 10/3	500	2.5/15	TO-3
2N6251*	510	350	450	10	6/50 @ 10/3	500	2.5/15	TO-3
2N6274	514	100	120	50	30/120@20/4	600	30/120	TO-3
2N6277	514	150	180	50	30/120@20/4	600	30/120	TO-3
2N6338*	509	100	120	25	30/120@10/2	450	40/120	TO-3
2N6341*	509	150	180	25	30/120@10/2	450	40/120	TO-3
2N6674	537	300	450	15	8/20 @ 10/2	500	15	TO-3
2N6675	537	400	650	15	8/20 @ 10/2	500	15	TO-3
2N6676*†	538	300	450	15	8/20 @ 15/3	500	15	TO-3
2N6678*†	538	400	650	15	8/20 @ 15/3	500	15	TO-3

PNP Transistors	Slash Sheet	VCEO(sus)	VCBO	IC(max)	hFE @ IC/VCE	Cobo	fT	Package
PNP Transistors		Volts	Volts	Amps	min/max@A/V	pF	MHz
2N3634*†	357	140	140	1	50/150@.005/10	10	150/800	TO-5/TO-39/UB/UBN
2N3635*†	357	140	140	1	100/300@.005/10	10	200/850	TO-5/TO-39/UB/UBN
2N3636*†	357	175	175	1	50/150@.005/10	10	150/800	TO-5/TO-39/UB/UBN
2N3637*†	357	175	175	1	100/300@.005/10	10	200/850	TO-5/TO-39/UB/UBN
2N3740*†	441	60	60	4	30/120 @ .25/1	100	5/60	TO-66
2N3741*†	441	80	80	4	30/120 @ .25/1	100	5/60	TO-66
2N3791*	379	60	60	10	30/120 @ 3/2	500	4/20	TO-3
2N3792*	379	80	80	10	30/120 @ 3/2	500	4/20	TO-3
2N3867*†	350	40	40	3	40/200 @ 1.5/2	120	60/240	TO-5/TO-39
2N3868*†	350	60	60	3	30/150 @ 1.5/2	120	60/240	TO-5/TO-39
2N4029*†	512	80	80	1	100/300@.1/5	20	150/600	TO-18/UA/UB
2N4033*†	512	80	80	1	100/300@.1/5	20	150/600	TO-39/UA/UB
2N4234	580	40	40	1	30/150 @ .25/1	100	30/100	TO-39
2N4235	580	60	60	1	30/150 @ .25/1	100	30/100	TO-39
2N4236	580	80	80	1	30/150 @ .25/1	100	30/100	TO-39
2N4399	433	-60	-60	-30	15/60 @ -15/-2	1000	4/40	TO-3
2N4405	448	-80	-80	-.0.5	100/300 @ .15/-5	20	200/600	TO-39/UA/UB
2N5151*†	545	80	100	2	30/90 @ 2.5/5	250	60/-	TO-5/TO-39/U3
2N5153*†	545	80	100	2	70/200 @ 2.5/5	250	70/-	TO-5/TO-39/U3
2N5415*	485	-200	-200	-1	30/120 @ -50/-10	15	15/75	TO-5/UA/UB
2N5416*	485	-300	-350	-1	30/120 @ -50/-10	15	15/75	TO-5/UA/UB
2N5679	582	100	100	1	40/50@.25/2	50	30/-	TO-39
2N5680	582	120	120	1	40/50@.25/2	50	30/-	TO-39
2N5683	466	60	60	50	15/60@25/2	2000	2/20	TO-3
2N5684	466	80	80	50	15/60@25/2	2000	2/20	TO-3
2N5745	433	-80	-80	-20	15/60 @ -10/-2	1000	4/40	TO-3
2N6193*†	561	100	100	5	60/240 @ 2/2	300	30/150	TO-39/U3

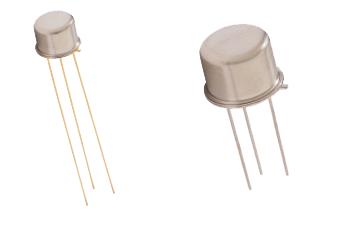

2N1479, 2N1480, 2N1481, 2N14822N1479S, 2N1480S, 2N1481S:

满足MIL-PRF-19500/207中JAN质量等级要求
TO-205AA（TO-5）、TO-205AD（TO-39）封装
后缀“S”表示有TO-205AD（TO-39）封装
用于需要高频开关的中功率应用的通用晶体管

2N1483, 2N1484, 2N1485:

满足MIL-PRF-19500/180中JAN, JANTX and JANTXV 质量等级要求
TO-8封装
适用于需要在低调封装中进行高频开关的中功率应用

2N1711, 2N1711S2N1890, 2N1890S:

满足MIL-PRF-19500/225中JAN, JANTX and JANTXV 质量等级要求
TO-5和TO-39封装
用于低功率应用的通用晶体管
适用于高性能低噪声放大器、振荡器和开关电路

2N2369A, 2N3227, 2N4449:

满足MIL-PRF-19500/317中JAN、JANTX、JANTXV、JANS和JANSR质量等级要求
用于军用和高可靠性应用
TO-18（TO-206AA）、TO-46（TO-206AB）和表面贴装U、UA、UB和封装（具体部位/封装可用性见机械简图）

2N3055:

满足MIL-PRF-19500/407中JAN, JANTX and JANTXV 质量等级要求
TO-3（TO-204AA）封装
设计用于通用开关和放大器应用

2N3418(S) - 2N3421(S) Series:

满足MIL-PRF-19500/393中JAN、JANTX、JANTXV、JANS和JANSR的质量等级要求
TID：100 Krad(Si)
TO-5和TO-39（TO-205AD）封装
适用于需要高频开关的中功率应用

2N3439, 2N3440:

满足MIL-PRF-19500/368中JAN, JANTX and JANTXV 质量等级要求
TO-39、TO-5和UA封装类型
适用于高压低电流逆变器、开关和串联稳压器中的驱动器

2N3441:

满足MIL-PRF-19500/369中JAN, JANTX and JANTXV 质量等级要求
TO-66封装
适用于通用开关和放大器应用

2N3442:

满足MIL-PRF-19500/370中JAN, JANTX and JANTXV 质量等级要求
TO-3封装
专为高压、大功率开关和放大器应用而设

2N3584, 2N3585:

满足MIL-PRF-19500/384中JAN, JANTX and JANTXV 质量等级要求
TO-66封装
专为高速开关和高压放大器应用而设计

2N3715 & 2N3716:

满足MIL-PRF-19500/408中JAN, JANTX and JANTXV 质量等级要求
TO-3（TO-204AA）封装
专为中速开关和放大器应用而设计

2N3771 & 2N3772:

满足MIL-PRF-19500/413中JAN, JANTX and JANTXV 质量等级要求
TO-3（TO-204AA）封装
专为高速开关和放大器应用而设计

2N3879:

满足MIL-PRF-19500/526中JAN, JANTX and JANTXV 质量等级要求

TO-66（TO-213AA）封装

适用于高速开关和线性放大器应用

2N3902 & 2N5157:

满足MIL-PRF-19500/371中JAN, JANTX and JANTXV 质量等级要求
TO-3（TO-204AA）封装
设计用于高压逆变器、转换器、开关调节器和线路操作放大器

2N4150, 2N4150S:

满足工业级和MIL-PRF-19500/394中JAN、JANTX、JANTXV、JANS和JANSR的质量等级要求
TID： 100 Krad(Si)
产品抗辐照等级分为M、D、P、L和R
TO-5封装
适用于大电流开关应用设计
适用于转换器、逆变器和宽带放大器

2N4237, 2N4238, 2N4239:

满足MIL-PRF-19500/581中JAN, JANTX and JANTXV 质量等级要求
TO-39（TO-205AD）封装
专为功率放大器、功率驱动器和开关电源应用而设计

2N5038 & 2N5039:

满足MIL-PRF-19500/439中JAN, JANTX and JANTXV 质量等级要求
TO-3（TO-204AA）封装
适用于开关调节器、逆变器、功率放大器和振荡器

2N5152, 2N5152L,2N5154, 2N5154L:

满足工业级和MIL-PRF-19500/544中JAN、JANTX、JANTXV、JANS和JANSR的质量等级要求
TID： 100 Krad(Si)
2N5151L、2N5153L为TO-5封装
2N5151、2N5153为TO-39封装
适用于大电流开关应用

2N5664, 2N5665, 2N5666, 2N5667:

满足MIL-PRF-19500/455中JAN、JANTX、JANTXV、JANS和JANSR的质量等级要求
2N5664和2N5665为TO-66封装
2N5666和2N5667有TO-5和TO-39两种封装
2N5666可用于表面贴装U3封装

2N5671 & 2N5672 :

满足MIL-PRF-19500/488中JAN、JANTX、JANTXV和JANS的质量等级要求
TO-3（TO-204AA）封装
设计用于大电流快速开关应用

2N5681 & 2N5682:

满足MIL-PRF-19500/583中JAN, JANTX and JANTXV 质量等级要求
TO-39（TO-205AD）封装
适用于一般用途的高压放大器和开关应用

2N5685, 2N5686:

满足MIL-PRF-19500/464中JAN、JANTX和JANTXV质量等级要求
适用于军事和其他高可靠性应用
TO-3（TO-204AA）封装

2N6032, 2N6033:

满足MIL-PRF-19500/528中JAN、JANTX和JANTXV质量等级要求
TO-3（TO-204AA）封装
适用于高速开关和线性放大器应用

2N6249, 2N6250, & 2N6251:

满足MIL-PRF-19500/510中JAN、JANTX和JANTXV质量等级要求
TO-3（TO-204AA）封装
适用于高压、大电流、高速开关应用

2N6274, 2N6277:

满足MIL-PRF-19500/514中JAN、JANTX和JANTXV质量等级要求
TO-3（TO-204AA）封装
设计用于高可靠性功率放大器和开关电路应用

2N6338, 2N6341:

满足MIL-PRF-19500/509中JAN、JANTX和JANTXV质量等级要求
TO-3（TO-204AA）封装
设计用于高可靠性功率放大器和开关电路应用

2N6674 & 2N6675:

满足MIL-PRF-19500/537中JAN、JANTX和JANTXV质量等级要求
TO-3（TO-204AA）封装
专为高压、高速开关应用而设计
适用于调节器、逆变器和偏转电路

2N6676 & 2N6678:

满足MIL-PRF-19500/538中JAN、JANTX和JANTXV质量等级要求
TO-3（TO-204AA）封装

2N3634 - 2N3637 Series:

满足MIL-PRF-19500/357中JAN、JANTX、JANTXV和JANS的质量等级要求
适用于通用开关和放大器应用
TO-5、TO-39、UB和UBN封装

2N3740 & 2N3741:

满足MIL-PRF-19500/441中JAN、JANTX、JANTXV、JANS和JANSR的质量等级要求
产品抗辐照等级分为M、D、P、L和R
TO-66封装
专为功率放大器和中速开关应用而设计

2N3791 & 2N3792:

满足MIL-PRF-19500/379中JAN、JANTX和JANTXV质量等级要求
TO-3（TO-204AA）封装
专为大功率、中速开关和放大器应用而设计

2N3867, 2N3867S & 2N3868, 2N3868S:

满足MIL-PRF-19500/350中JAN、JANTX和JANTXV质量等级要求
2N3867、2N3868为TO-5封装
2N3867S、2N3868S为TO-39封装
专为高速开关和放大器应用而设计

2N4029, 2N4033, 2N4033UA, 2N4033UB:

满足MIL-PRF-19500/512中JAN、JANTX、JANTXV和JANS的质量等级要求
2N4029为TO-18封装
2N4033有TO-39、UA和UB封装
适用于高速开关和驱动器应用

2N4234, 2N4235, 2N4236:

满足MIL-PRF-19500/580中JAN、JANTX和JANTXV质量等级要求
TO-39（TO-205AD）封装
设计用于高可靠性功率放大器和开关电路应用

2N4399 & 2N5745:

满足MIL-PRF-19500/433中JAN、JANTX和JANTXV质量等级要求
TO-3（TO-204AA）封装
设计用于高可靠性功率放大器和开关电路应用

2N5151, 2N5151L, 2N5153, 2N5153L:

满足工业级和MIL-PRF-19500/545中JAN、JANTX、JANTXV、JANS和JANSR的质量等级要求
TID：100 Krad(Si)
2N5151L、2N5153L为TO-5封装
2N5151、2N5153为TO-39（TO-205AD）封装

2N5415, S, UA2N5416, S, UA:

满足MIL-PRF-19500/485中JAN、JANTX、JANTXV和JANS的质量等级要求
TO-39、TO-5和UA封装
适用于高压、低电流逆变器、开关和串联调节器中的驱动器

2N5679 & 2N5680:

满足MIL-PRF-19500/582中JAN、JANTX和JANTXV质量等级要求
TO-39（TO-205AD）封装
适用于需要高电压的通用放大器和开关应用

2N5683, 2N5684:

满足MIL-PRF-19500/466中JAN、JANTX和JANTXV质量等级要求
TO-3（TO-204AA）封装
设计用于高功率放大器和开关电路应用

2N6193:

满足MIL-PRF-19500/561中JAN、JANTX、JANTXV、JANS和JANSR的质量等级要求
TID：100 Krad(Si)
TO-39（TO-205AD）封装
